简介

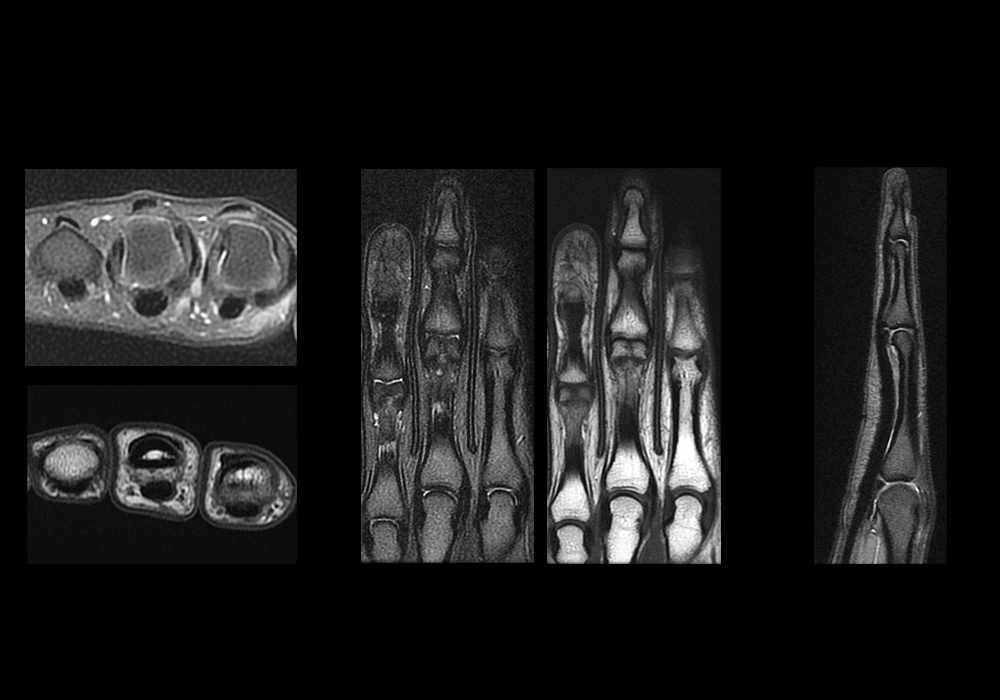

e-Anatomy 的这个解剖单元展示高解析度3T MRI手指图(多平面T2-FS和T1图像),专用于手指的解剖,包括正常的指骨、掌指关节、近端指间关节和远端指间关节以及韧带(掌侧板、手指的伸肌和屈肌机构、环形滑轮和滑膜)。
这手指肌肉骨骼解剖图集旨在帮助放射科医生进行日常实践。得益于高解析度3-T MRI,手指的复杂解剖结构可以清楚地呈现出来,为临床上重要的韧带和肌腱损伤提供准确的诊断。



材料与方法

该手指MR关节造影是由医学博士Corey Chakarun(美国加利福尼亚州 Shin Imaging)在 GE Signa Pioneer 3T MRI上对一名健康男性患者进行的。
我们已将MR检查集中在无名指上,但此MR成像包括其两侧的一根手指,用来提供内部参考。我们还使用了大视场角(FOV),因为当怀疑肌腱断裂或撕裂时(或筛查炎症性关节病时),使用此医疗方案就可以找出回缩肌腱的位置。
切片的平面(矢状面、冠状面和轴向)与研究的手指(无名指)对齐。
我们选择了方便评估解剖结构最好的成像平面:

  • 轴向平面对评估所有结构都很重要,尤其是掌侧板和矢状带。
  • 冠状面对评估侧副韧带和关节软骨很重要。
  • 矢状面对评估屈肌腱和伸肌腱、掌侧板、滑轮和关节软骨很重要。

选择MRI序列来优化解剖结构(T1 加权、质子密度加权)和流体(脂肪饱和 [FS]、T2加权、FS质子密度加权、STIR)的可视化。
下面提供了用于本次检查的手指成像MRI参数:

MRI序列

图片数量

切片厚度(mm)

TR序列重复时间(ms)

TE回波时间(ms)

FOV (mm)

矩阵

解析度

Axial PD FS

30

3

1900

49

80

256x256

0.2x0.2x3

Axial T1

30

3

488

7

80

320x256

0.2x0.2x3

Sagittal PD FS

21

2

2645

28

80

352x256

0.2x0.2x3

Coronal T2 FSE FS

12

2

2035

92

80

320x256

0.2x0.2x3

Coronal T1

12

2

406

12

80

352x256

0.2x0.2x3



然后将图像略微裁剪以聚焦在第二、第三和第四根手指上。
解剖标记是由Antoine Micheau M.D.(法国蒙彼利埃放射科医师)使用 Terminologia Anatomica 2写上的。



这里没有内容

  • Petchprapa CN, Vaswani D. MRI of the Fingers: An Update. AJR Am J Roentgenol. 2019 Sep;213(3):534-548. doi: 10.2214/AJR.19.21217. Epub 2019 Jul 3. PMID: 31268729.
  • Gupta P, Lenchik L, Wuertzer SD, Pacholke DA. High-resolution 3-T MRI of the fingers: review of anatomy and common tendon and ligament injuries. AJR Am J Roentgenol. 2015 Mar;204(3):W314-23. doi: 10.2214/AJR.14.12776. PMID: 25714317.
  • Clavero JA, Alomar X, Monill JM, Esplugas M, Golanó P, Mendoza M, Salvador A. MR imaging of ligament and tendon injuries of the fingers. Radiographics. 2002 Mar-Apr;22(2):237-56. doi: 10.1148/radiographics.22.2.g02mr11237. PMID: 11896215.
  • Terminologia anatomica: international anatomical terminology By the Federative Committee on Anatomical Terminology (FCAT).  Stuttgart:  Georg Thieme Verlag.  ISBN-10: 3-13-114361-4. ISBN-13: 978-3-13-114361-7
  • Pocket Atlas of Human Anatomy: 5th edition - W. Dauber, Founded by Heinz Feneis
  • Netter, Frank H. (2011) Atlas of human anatomy /Philadelphia, PA : Saunders/Elsevier
  • PROMETHEUS Anatomical Atlas for Students. General anatomy and musculoskeletal system Michael Schuenke, Erik Schulte, Udo Schumacher, Lawrence M. Ross Thieme Atlas of Anatomy: General Anatomy and Musculoskeletal System.Second Edition. 2014. Thieme Medical Publishers, Inc.: New York. ISBN: (Paperback) 978-1604069228. US
