简介
短头品种（法国斗牛犬、斗牛犬、哈巴狗、骑士查理王小猎犬、西施犬等）的流行导致大众不适当选择品种狗和其头骨形态遭受极致修改。在这些变化中，上呼吸道的异常导致这些动物出现阻塞性气道综合症和严重呼吸衰竭的频率增加。
临床检查可用来评估阻塞性上呼吸道综合征的某些症状。头部CT扫描可评估鼻甲的异常、软腭的伸长和增厚、舌根的增大和定位、鼻咽部尺寸、鼻咽部软组织增厚或喉部异常，从而对上述检查进行补充。除了这些特定的指示之外，CT扫描还可用作检测许多其他临床相关的异常情况：牙科、鼻窦和下颌骨疾病、神经系统疾病、创伤、肿块检查或肿瘤扩展评估、手术规划、耳炎等。
扎实的解剖学知识对解读头部CT图像尤关重要。本单元旨在为学生、从业人员、外科医生和放射科医生提供有关短头犬头部正常解剖结构的详细信息。
材料与方法
由荷兰乌得勒支的Susanne AEB Boroffka博士（ Dipl.ECVDI, PhD ）负责对一只肱骨犬进行了这次的头部CT检查。检查范围从口腔区域延伸至第二颈椎。
解剖结构由法国蒙彼利埃兽医解剖学家Stephan Mahler根据国际兽医解剖学名词(NAV)进行标注。
它们被归入不同的主题：
- 一般解剖
- 区
- 骨
- 颅骨 (一般解剖)
- 枕骨
- 基蝶骨
- 前蝶骨
- 翼骨
- 颞骨
- 顶骨
- 额骨
- 筛骨
- 犁骨
- 鼻骨
- 泪骨
- 上颌骨
- 切牙骨
- 腭骨
- 颧骨
- 下颌骨
- 舌骨器
- 脊柱
- 肱骨
- 头部缝合
- 关节
- 肌肉
- 头部肌肉
- 眼球肌肉
- 咀嚼肌
- 颈部肌肉
- 背部肌肉
- 筋膜
- 消化系统
- 口腔
- 牙齿
- 牙齿 - 编号
- 唾液腺
- 舌
- 咽（鼻咽、口咽、喉咽）：从功能角度看，咽的鼻腔部分（鼻咽）属于呼吸系统的一部分，但从解剖学角度看，它是消化系统的一部分。
- 食道
- 呼吸系统
- 外鼻
- 鼻腔
- 鼻旁窦
- 喉
- 气管
- 眼部
- 耳
- 外耳
- 中耳
- 内耳
- 动脉
- 静脉
- 淋巴结
- 神经系统
结果
在对解剖结构进行鉴定时，发现了以下的变化：
- 枕骨的髁管在不同物种之间（甚至在同一物种内部）都有显著差异，而这只狗的枕骨髁管非常短，几乎只剩下一个小孔。
|
|

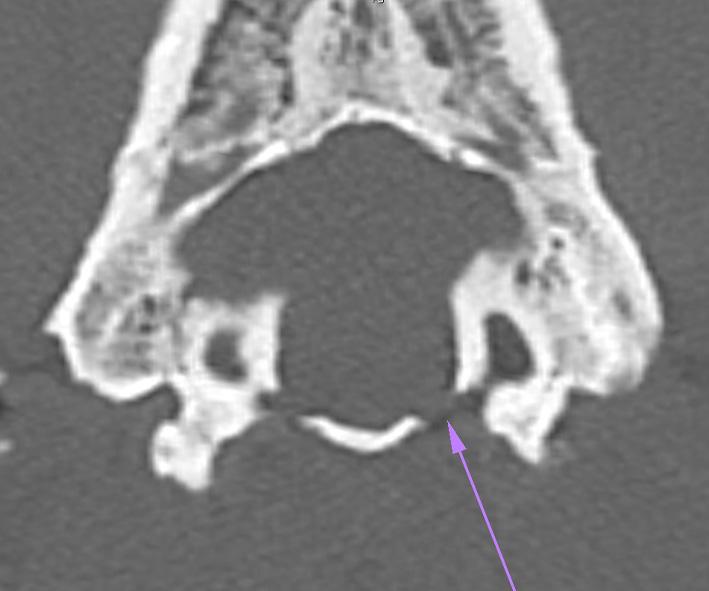

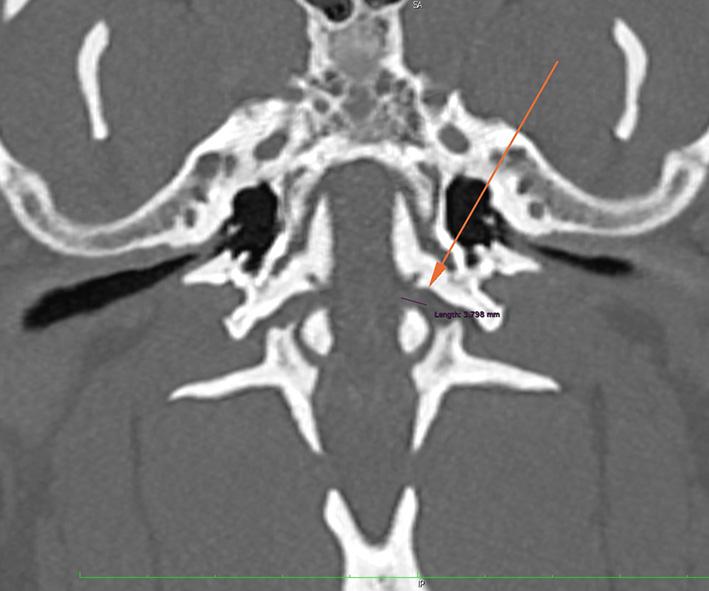

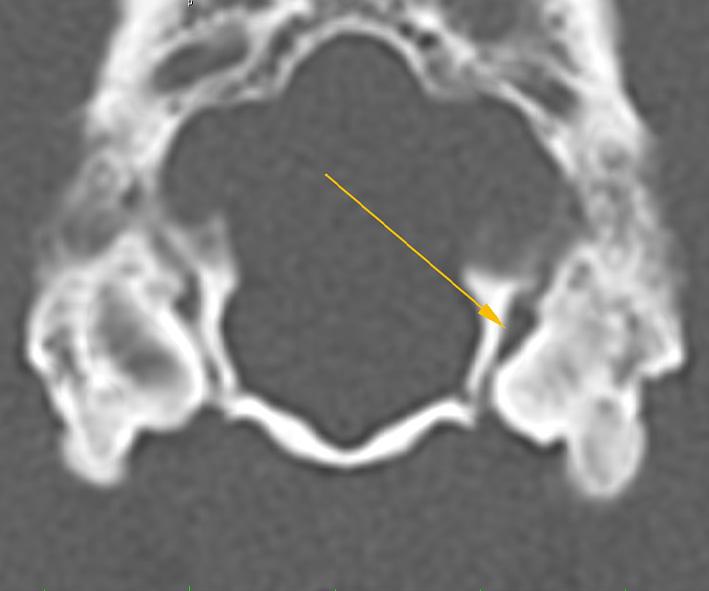

| 枕骨髁管横向图像（研究中的短头犬）。 | 枕骨髁管横向图像（中头犬）。 |
|
|

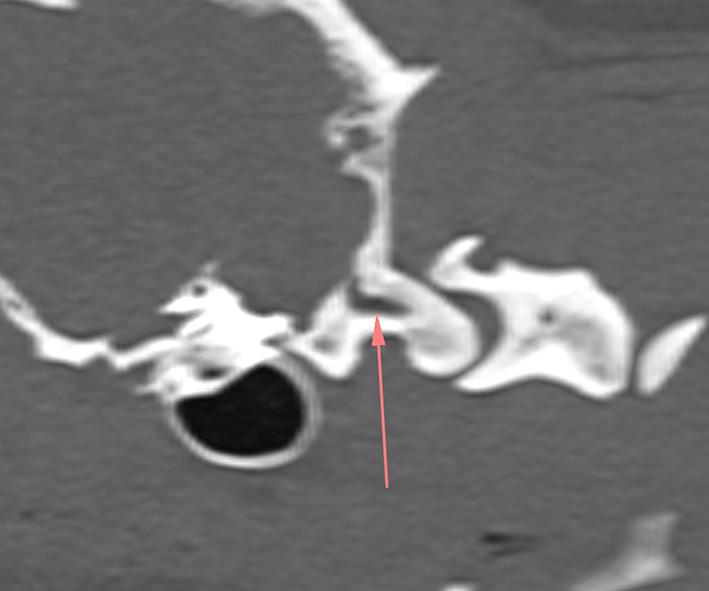

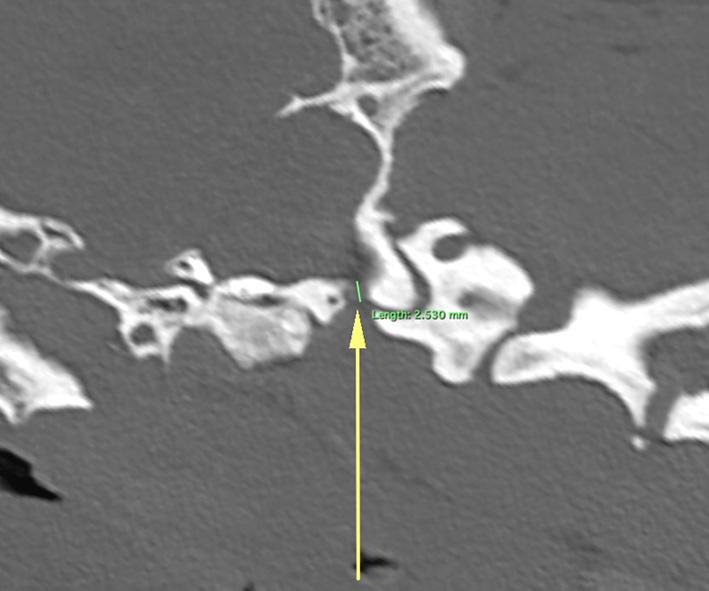

| 枕骨髁管矢状向图像（研究中的短头犬）。 | 枕骨髁管矢状向图像（中头犬）。 |
|
|

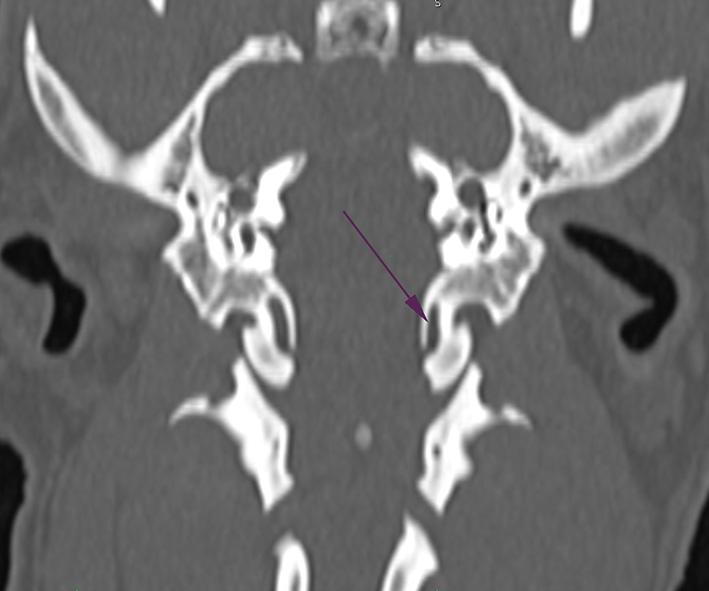

| 枕骨髁管背侧向图像（研究中的短头犬）。 | 枕骨髁管背侧向图像（中头犬）。 |
- 左侧颞骨道近端分为两个大致平行的道。这两个耳道在远端合并，然后通过关节后孔开口。
|
|

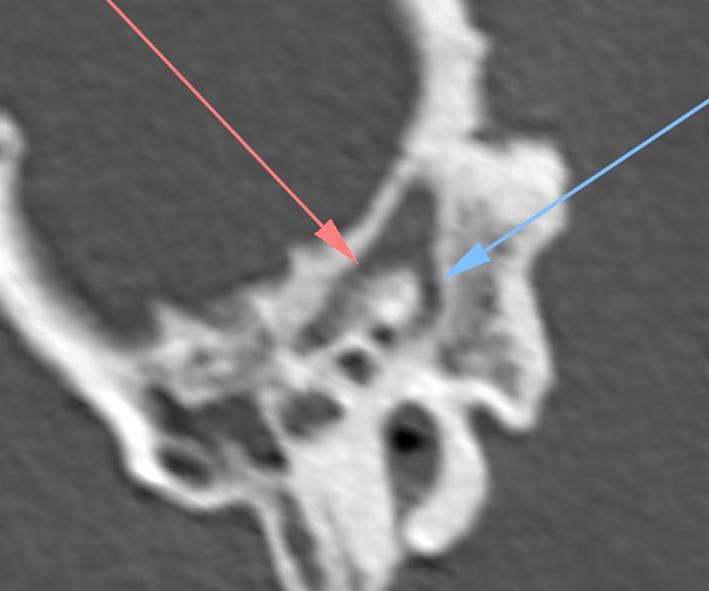

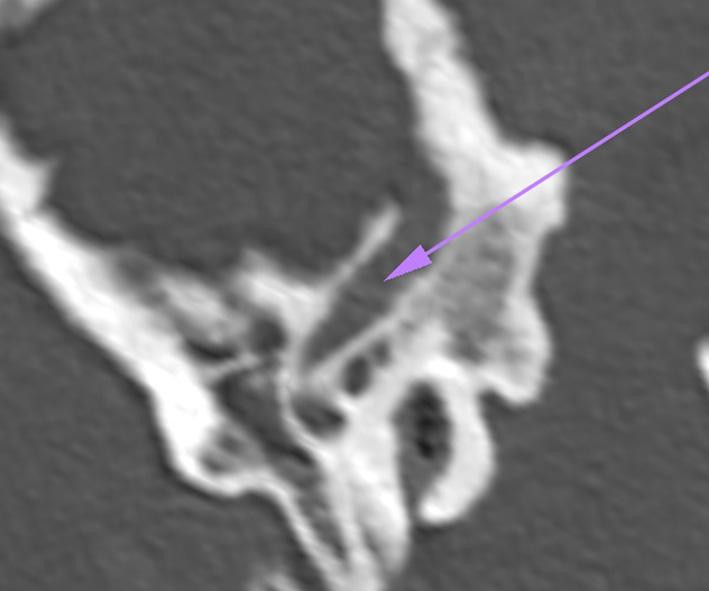

| 左侧颞骨耳道的矢状面图像。 | 右侧颞骨耳道的矢状面图像。 |
- 右侧没有后翼孔。右侧上颌动脉没有穿过腭管进入翼腭窝，而是沿着基蝶骨向腹侧延伸。
|
|

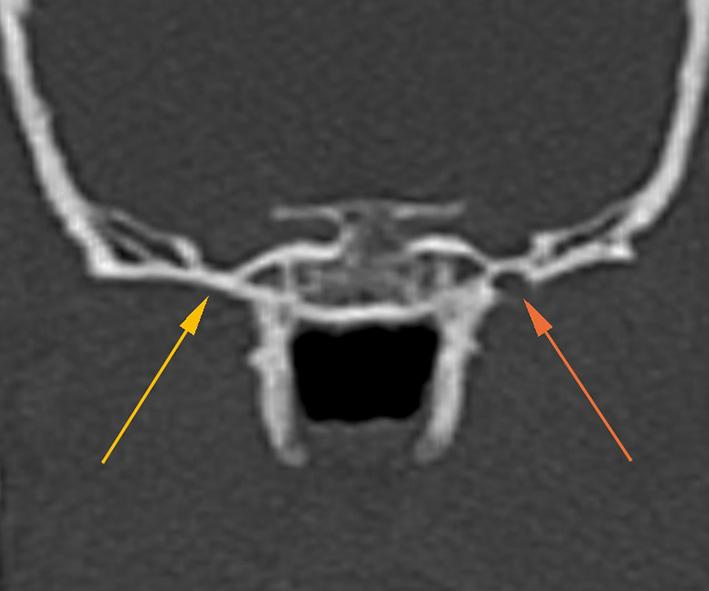

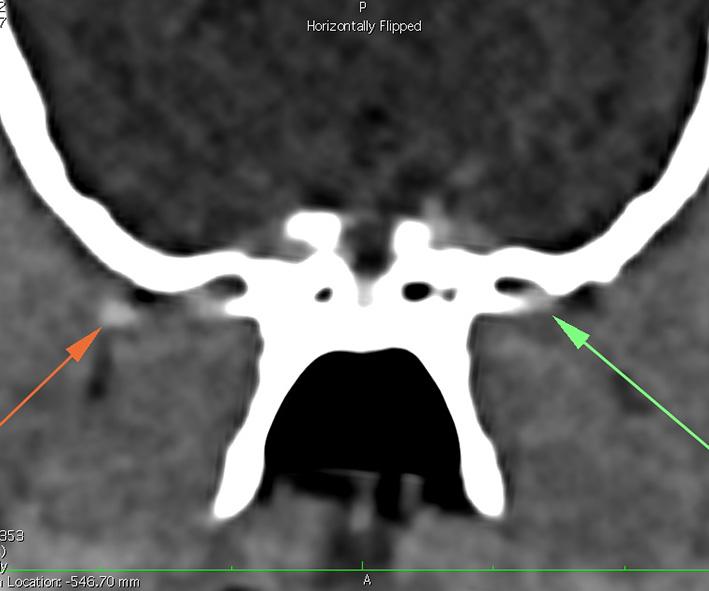

| 左侧后翼孔水平的横向图像。右侧后翼孔未确定。 | 颅翼孔水平的横向图像。左侧上颌动脉位于腭咽管内，右侧上颌动脉位于蝶骨外侧。 |
- 在颅底的垂体窝和右侧圆孔之间有一个异常的孔。该孔形成一个管道：最初朝向腹侧，转向喙侧 90°，在鼻翼孔水平开口。血管（可能是圆孔的导静脉和/或脑膜中静脉）沿着管道流动。
|
|

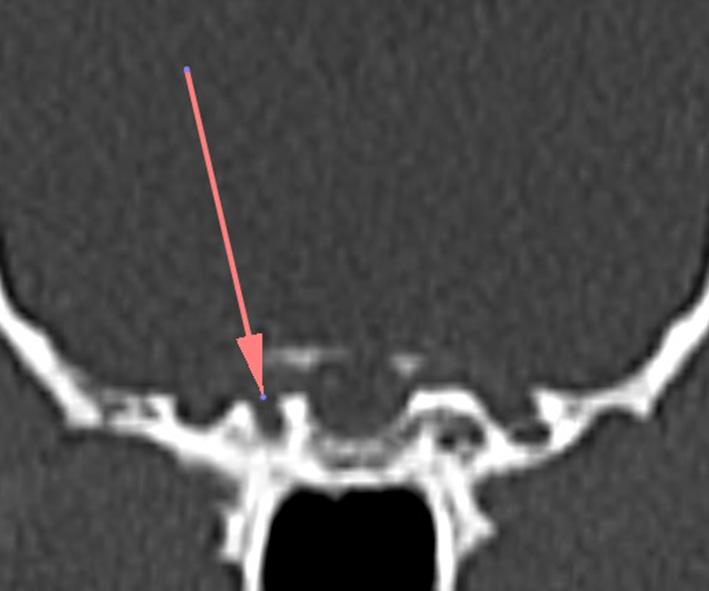

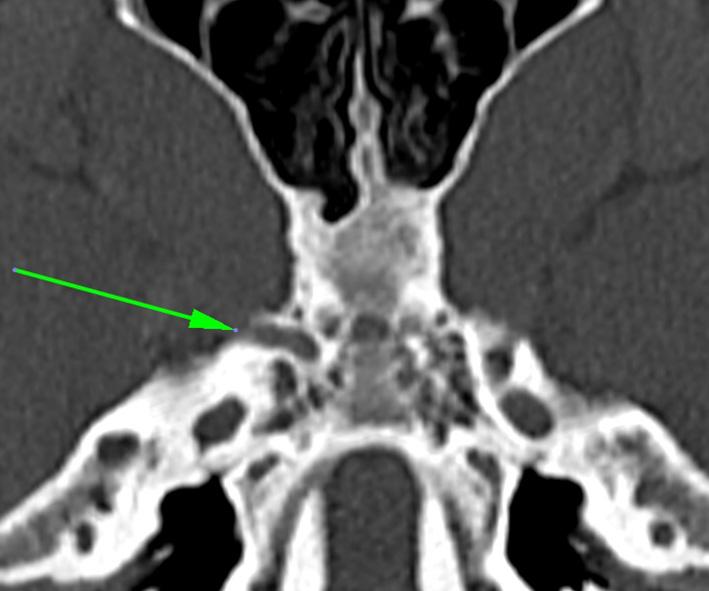

| 圆孔水平的横向图像。发现一个异常孔。 | 圆孔水平的背侧向图像。发现一个异常管。 |
- 右侧颧腺向喙侧延伸至眼眶表面之外，背侧穿过颧骨。它还向喙侧延伸，穿过眶下管。
|
|

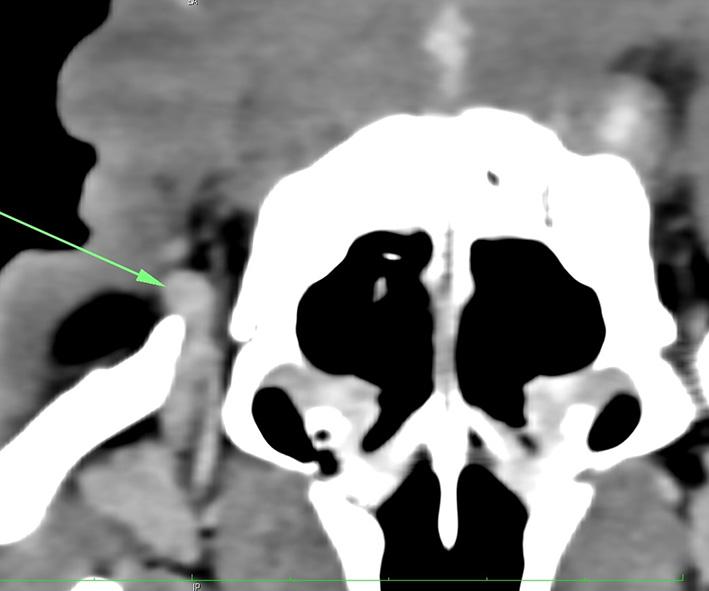

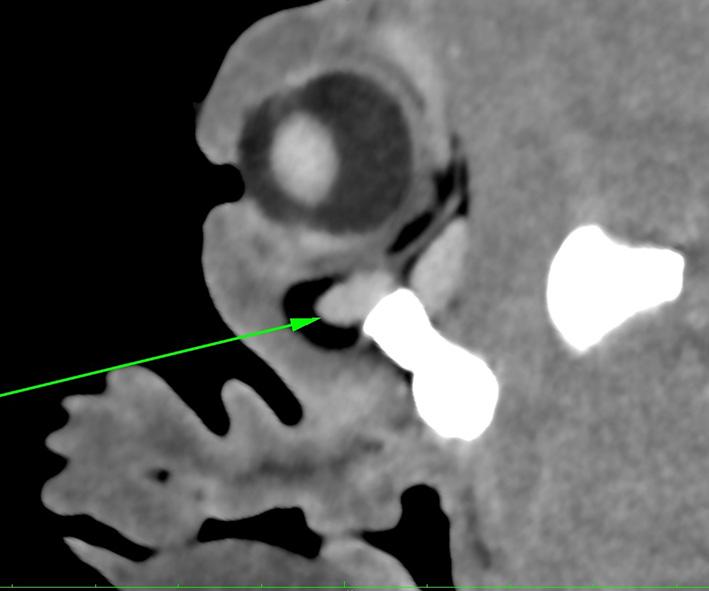

| 右侧颧腺向眶面延伸的矢状图。 | 右侧颧腺向眶下管延伸的背面图像。 |
- 右侧没有C2横孔。
|

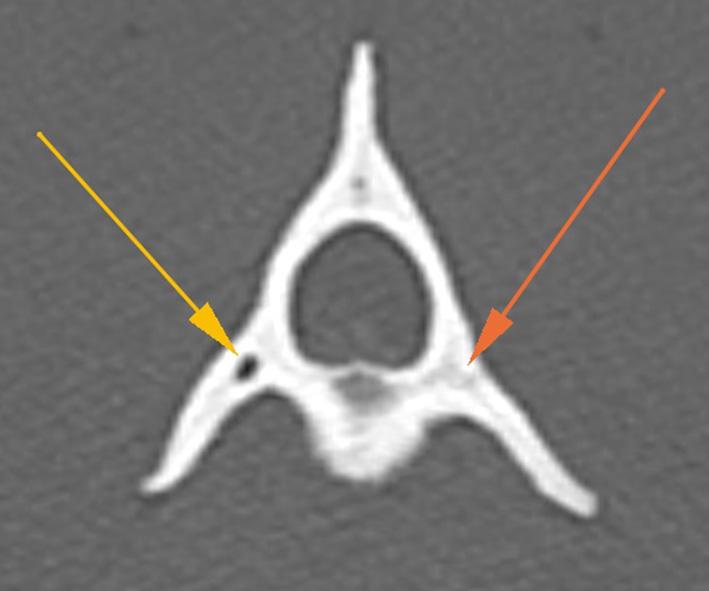

| 轴的横向图像。右侧横孔缺失。 |
- 右侧咽部鼻部可见异常尾部内鼻甲。中鼻道可见双侧异常颅内鼻甲。
|
|

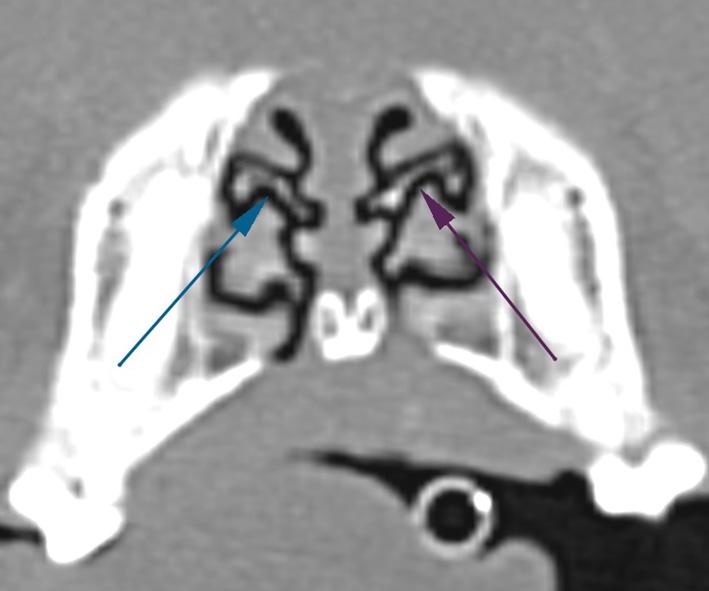

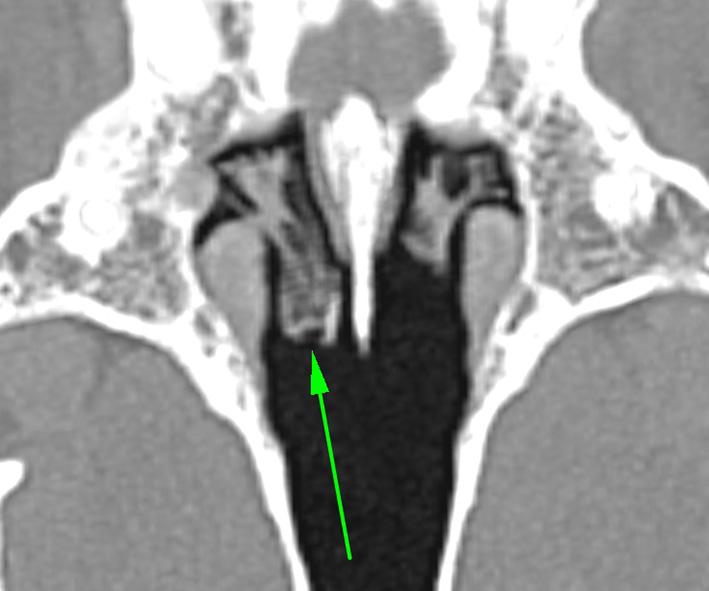

| 咽部鼻腔背侧图像。可见右侧异常的内鼻甲。 | 鼻腔横断面图像。可见双侧异常颅骨内鼻甲。 |
- 与中头型犬相比，鼓泡明显向喙侧移位。正如Mielke等人在2017年对法国斗牛犬和巴哥犬的研究中所描述的那样，这种姿势会造成鼓泡和颞下颌关节的重叠。
|
|

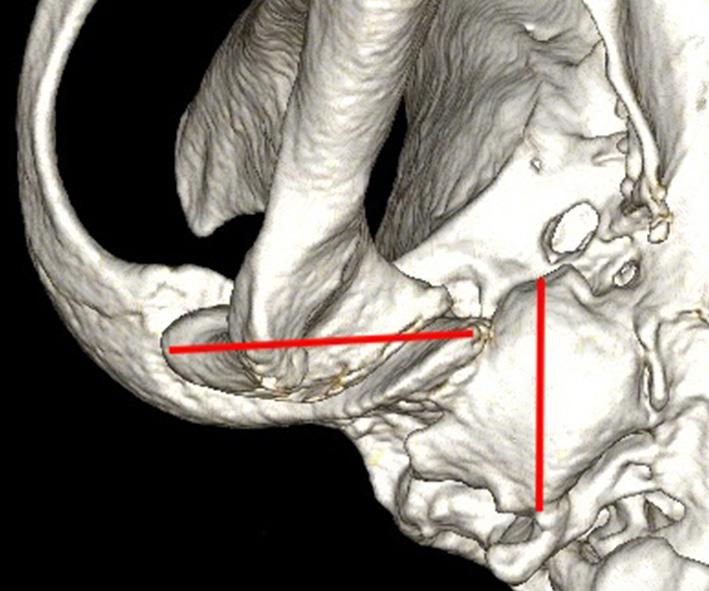

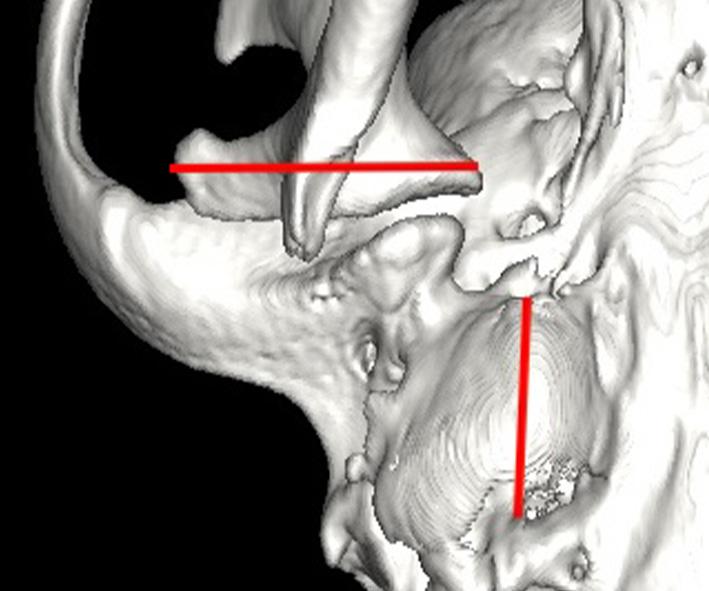

| Mielke等人在2017年描述的颞下颌关节和鼓泡的位置，在3D计算机断层扫描图像上显示头骨形态（研究中的短头犬）。 | Mielke等人在2017年描述的颞下颌关节和鼓泡的位置，在3D计算机断层扫描图像上显示头骨形态（中头型犬）。 |
- 鼓室壁出现中度硬化（根据Mielke等人的2017年研究，评分为2分）。
|
|
| 鼓泡水平的横向图像：其壁厚为2至4毫米（研究中的短头犬）。 | 鼓室水平的横向图像：鼓室壁厚度为1毫米（中头犬）。 |
- 环状软骨的高宽比（高：15.03 毫米，宽：9.668 毫米，比率：1.55）与Rutherford等人2016年在法国斗牛犬身上报道的相似。这一发现表明，与中头犬相比，环状软骨的垂直卵圆形程度更高，证明了气道发育不良的存在。同样观察到气管宽度相对较小，这与Rutherford等人2016年的研究结果一致。
|
|

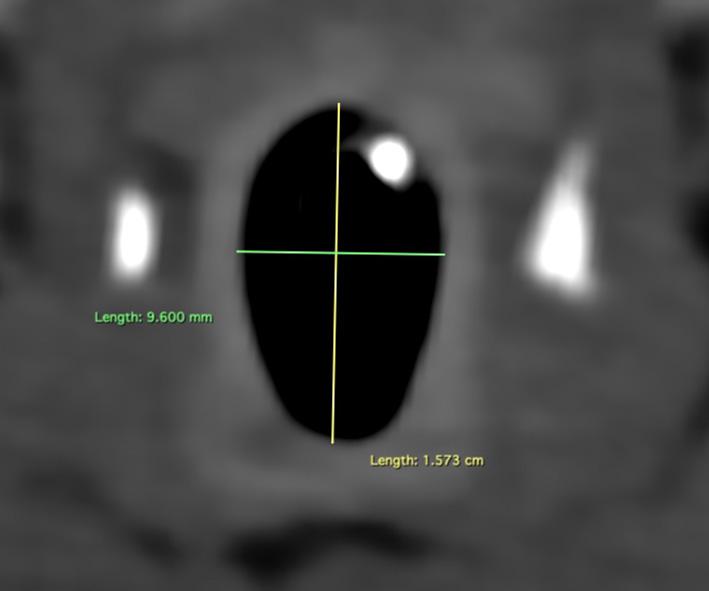

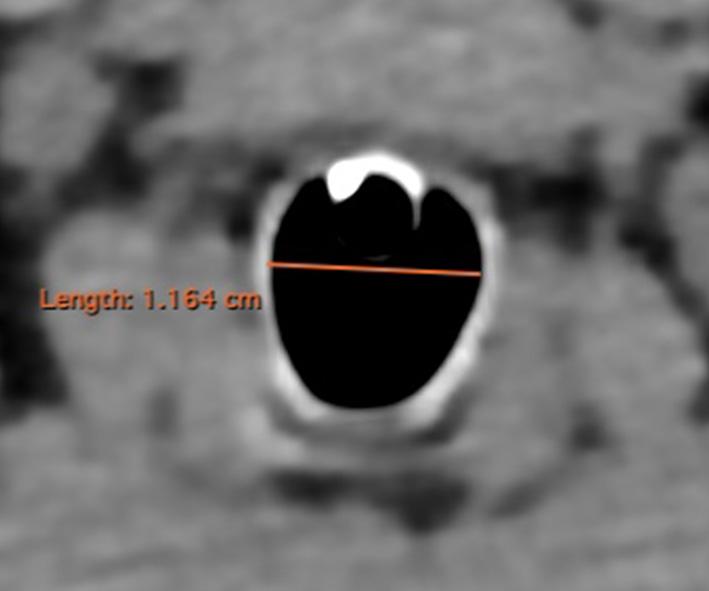

| 环状软骨的横向图像。显示内部高度和宽度尺寸。 | C4水平的气管横向图像。显示内部宽度尺寸。 |
- 305、306、311、405和411号牙齿缺失（110、210和410号牙齿根尖骨溶解严重和旋转）。
- 额窦的不同部分（额窦前部、内侧和外侧）难以区分，而且大小差异很大。
