简介

这e-Anatomy的解剖学单元专门介绍颅神经(CN I至CN XII)和脑干的解剖。高解析度CISS 3D MRI成像是从正常的后颅窝检查中获得的。
这大脑后窝神经解剖图谱旨在帮助放射科医生进行日常工作(三叉神经痛、耳蜗分裂瘤、面瘫等的MRI检查),图集中标注了主要平面(轴位、冠状位和矢状位)的 MR 图像重建、空间定位和彩色文字标签。


材料与方法

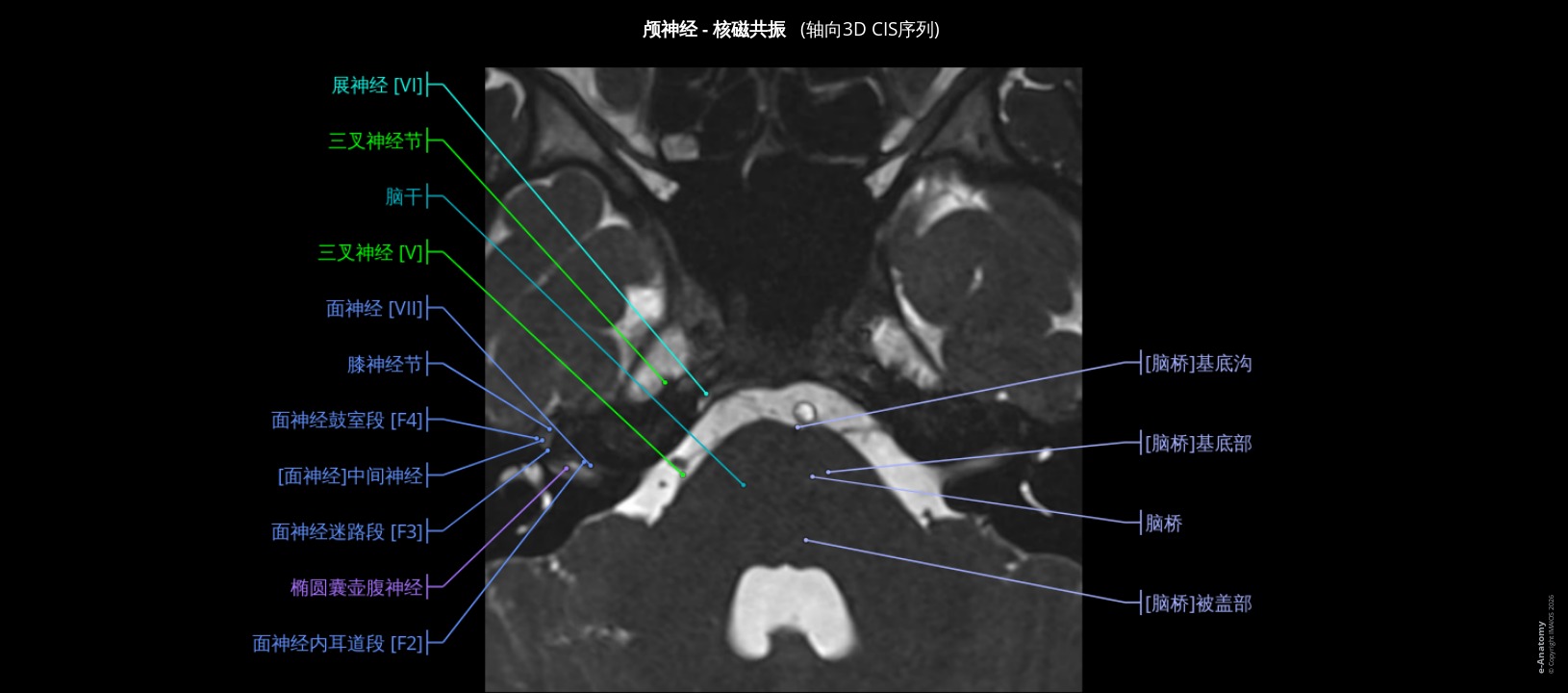

使用西门子 1.5T磁共振成像仪对一名健康女性患者进行了大脑后窝轴向 T2 3D CISS(稳态建设性干扰)MRI成像。
从0.6毫米厚的切片中获取了 88张后窝图像。

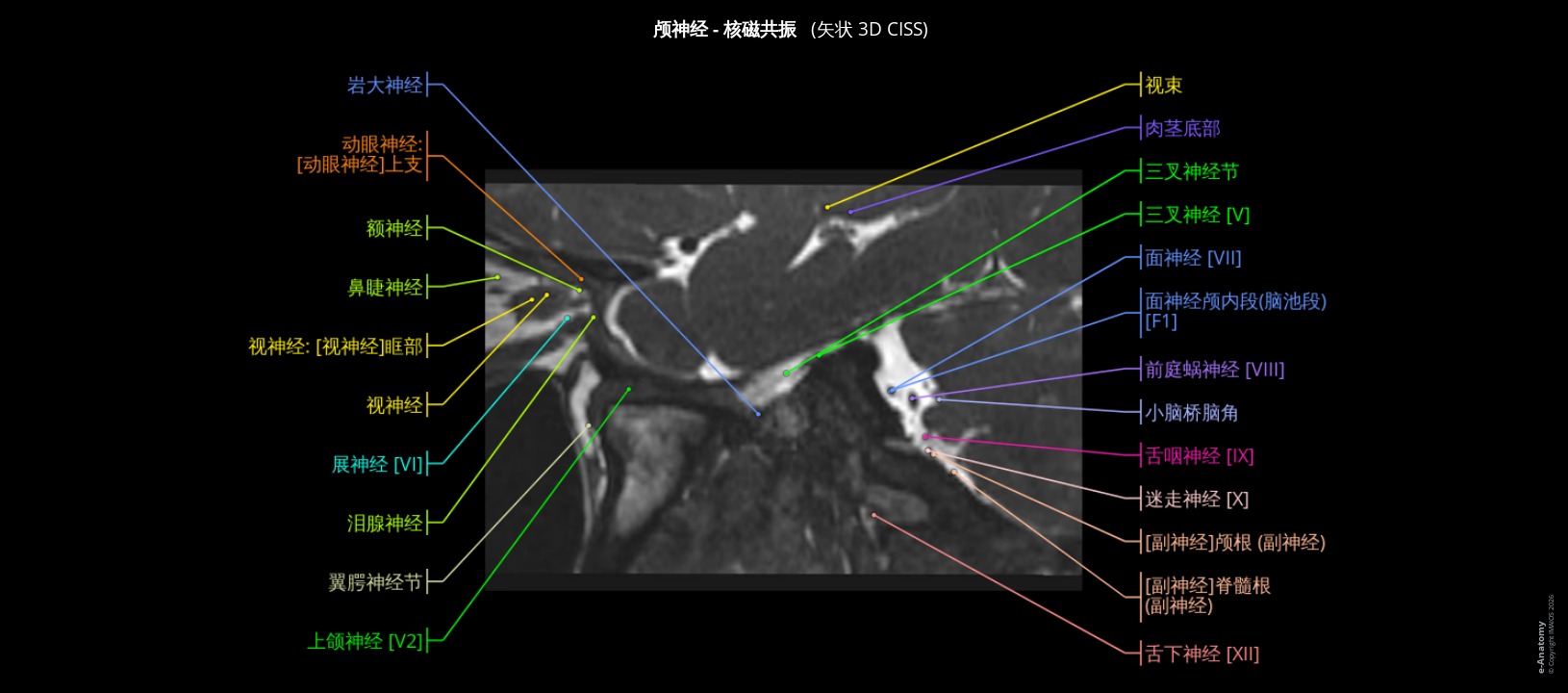

用Horos对MRI图像进行后处理,获得矢状面和冠状面的 MPR重建。
然后对图像进行裁剪,使其聚焦于颅神经从脑干出现的位置。
脑干颅神经核的彩色覆盖图是根据现有的文献资料在这次检查中大致绘制和标注的。然而,由于 T2 3D CISS 序列的灵敏度较低,很难清楚地看到颅神经核的真实位置,因此准确性较低。

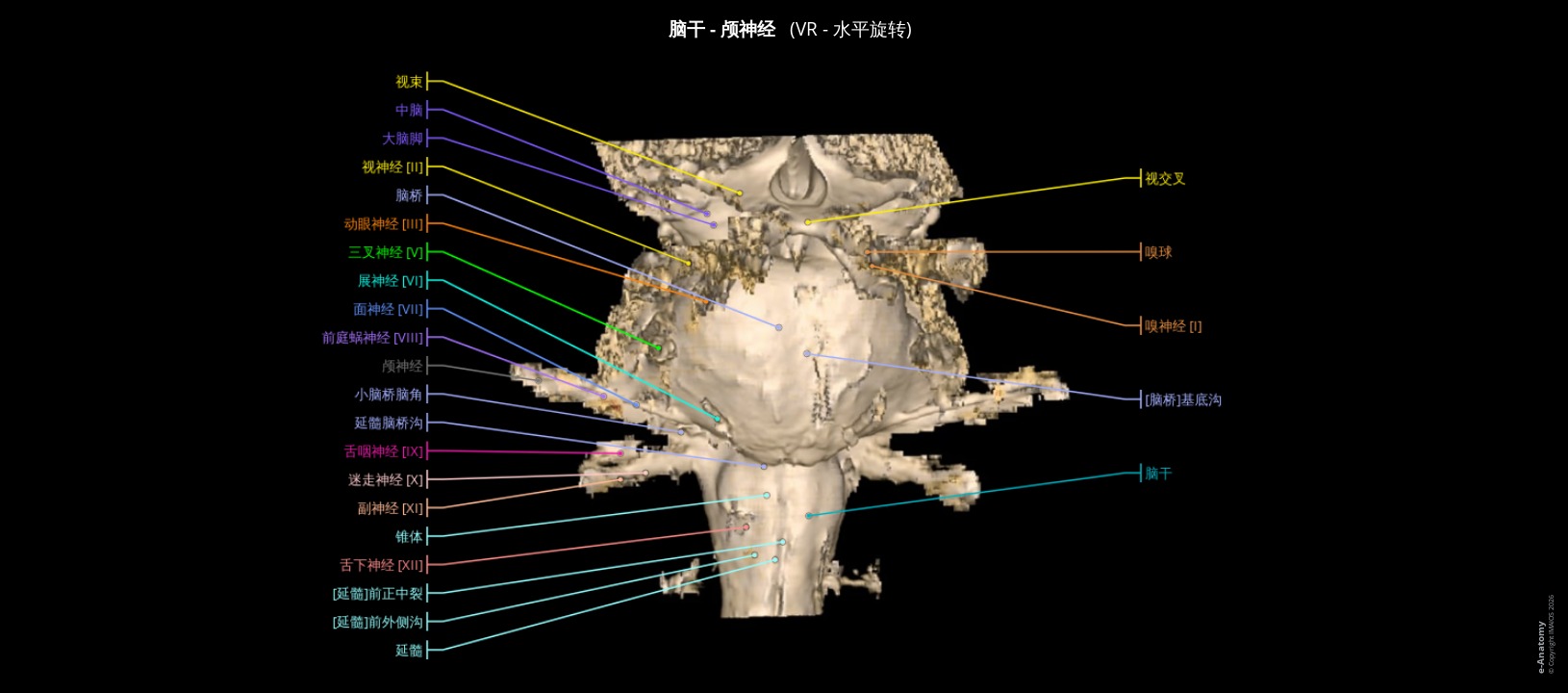

脑干与颅神经(耳蜗、半规管和前庭)的三维图像是在 Advantage Windows - GE 上使用MRI原生图像创建的。
解剖标记是由Antoine Micheau M.D.(法国蒙彼利埃放射科医师)使用 Terminologia Anatomica 2 和 Terminologia Neuroanatomica写上的。


  • 肌肉
  • 呼吸系统
  • 端脑
  • 间脑
  • 小脑
  • 脑干
  • 颅神经核
  • 脑室
  • 脑膜
  • 颅内蛛网膜下池
  • 脑垂腺
  • 颅神经
    • 嗅神经
    • 视神经
    • 动眼神经
    • 滑车神经
    • 三叉神经
    • 外旋神经
    • 耳蜗神经
  • 内耳
  • 动脉
  • 静脉

这里没有内容

  • Terminologia Anatomica: international anatomical terminology By the Federative Committee on Anatomical Terminology (FCAT).  Stuttgart:  Georg Thieme Verlag.  ISBN-10: 3-13-114361-4. ISBN-13: 978-3-13-114361-7
  • Sheth S, Branstetter BF 4th, Escott EJ. Appearance of normal cranial nerves on steady-state free precession MR images. Radiographics. 2009 Jul-Aug;29(4):1045-55. doi: 10.1148/rg.294085743. Erratum in: Radiographics. 2009 Sep-Oct;29(5):1544. PMID: 19605655.
  • Cranial nerve anatomy on MRI : https://www.youtube.com/watch?app=desktop&v=Id5JWZq5W6o
  • Qi ST, Fan J, Zhang XA, Pan J. Reinvestigation of the ambient cistern and its related arachnoid membranes: an anatomical study. J Neurosurg. 2011 Jul;115(1):171-8. doi: 10.3171/2011.2.JNS101365. Epub 2011 Mar 11. PMID: 21395390.
