正常牙齿锥形束计算机断层成像 (CBCT)

正常牙齿锥形束计算机断层成像 (CBCT)

正常牙齿锥形束计算机断层成像 (CBCT)

注意！此项检查缺少上颌和下颌第三磨牙。

简介

牙科锥形束计算机断层扫描 (CBCT) 检查已被广泛接受，可用于几乎所有牙科领域的临床应用。
牙科CBCT允许牙科专家（牙医、口腔颌面外科、人工植牙和牙髓病学）：

  • 评估底层骨骼结构，以及神经通路和周围软组织
  • 显示潜在的牙齿问题，例如蛀牙、骨质流失、异常生长、面部骨折、牙周感染、颞下颌关节不规则以及牙根或牙髓问题。
  • 计划人工植牙。
  • 提供准确的测量值，包括下颌骨的形状和尺寸。
  • 识别牙龈问题。
  • 评估鼻窦和鼻腔。

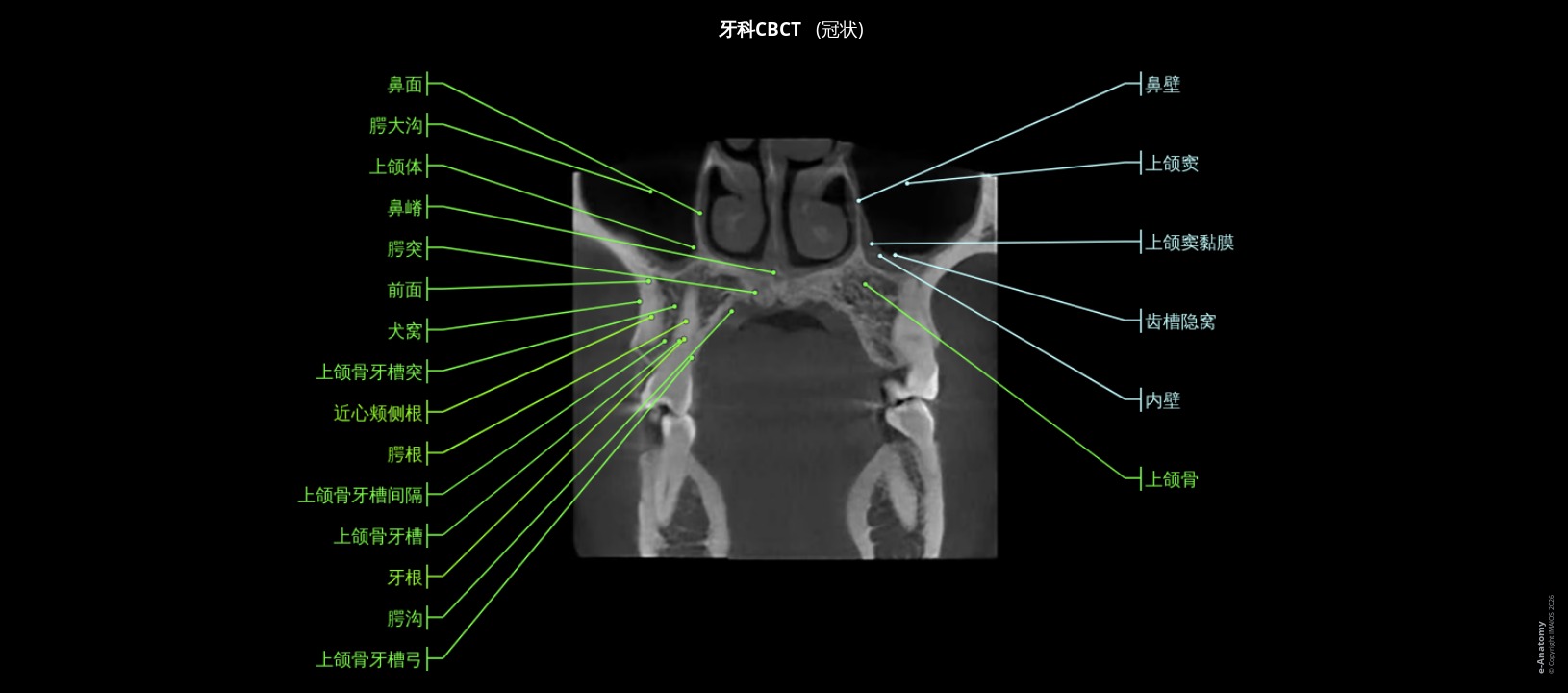

人类牙齿锥形束CT（CBCT）解剖图谱：上颌窦冠状切面
人类上颌骨冠状位锥形束CT断面标注图，显示上颌窦、窦底、上颌磨牙牙根及牙槽突。

材料与方法

此牙科CBCT由Antoine Micheau医学博士（法国蒙彼利埃放射科医生）使用 ProMax 3D Planmeca对一名男性患者进行。
可惜的是上颌和下颌第三磨牙缺失（小时候第三磨牙被移除）。

根据日常生活中最常用的那些选择成像平面和重建：正交（横向）、矢状和正面平面、带有牙齿横截面的弯曲MPR重建和全景（正断层摄影）重建、骨结构的三维容积透视。

解剖结构是由Antoine Micheau医学博士（法国蒙彼利埃放射科医师）根据Terminologia Anatomica 1所标记的。

它们被归入不同的主题：

  • 一般解剖
  • 骨
  • 颅骨
    • 蝶骨
    • 筛骨
    • 下鼻甲骨
    • 犁骨
    • 上颌骨
    • 腭骨
    • 下颌骨
    • 颅缝
  • 牙科命名法
  • 牙齿结构
  • 牙齿的面型和方向
  • 齿尖
  • 牙根
  • FDI世界牙科联合会符号
  • 通用编号系统
  • 口腔
  • 鼻腔
  • 上颌窦
  • 神经

重点图像

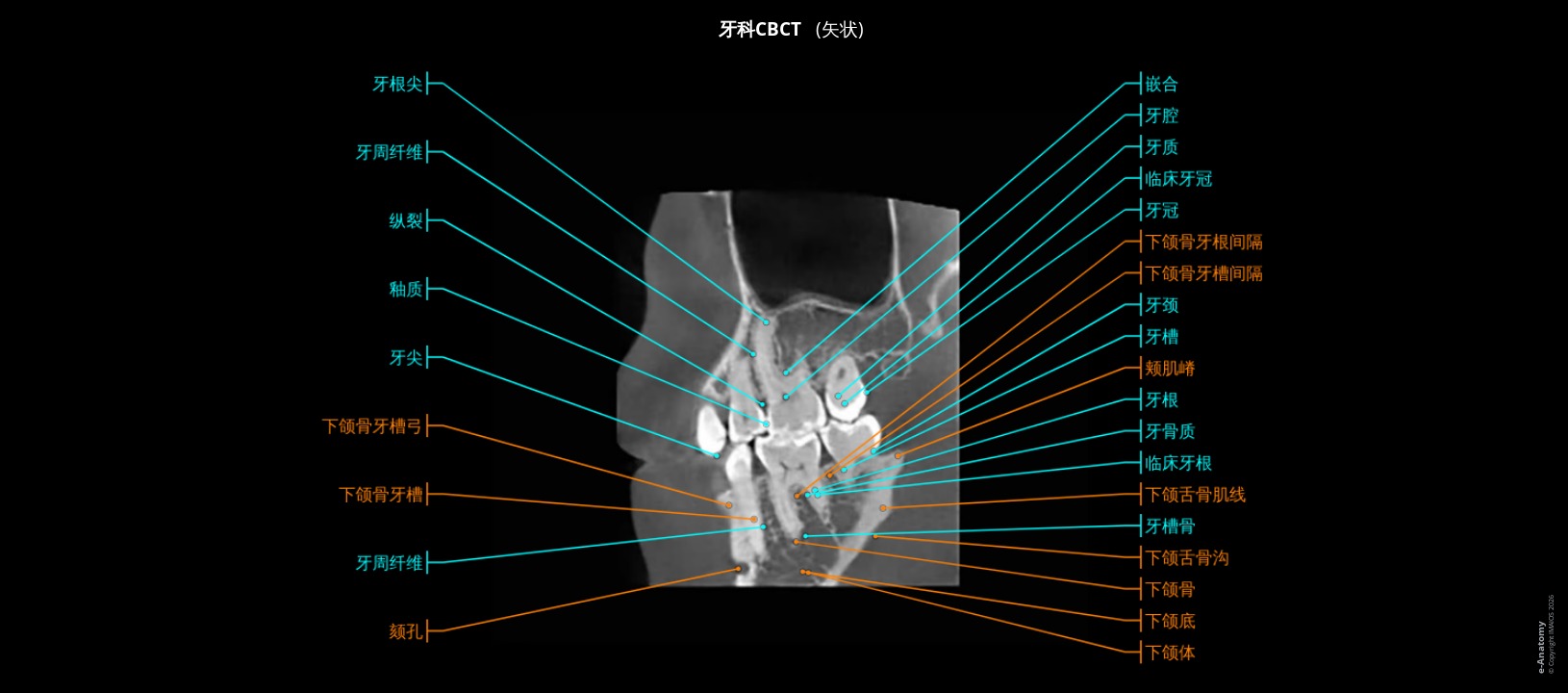

人类下颌骨锥形束CT：经下颌管的矢状切面
人类下颌骨矢状位锥形束CT断面标注图，显示下颌管、颏孔、牙根及牙槽骨。

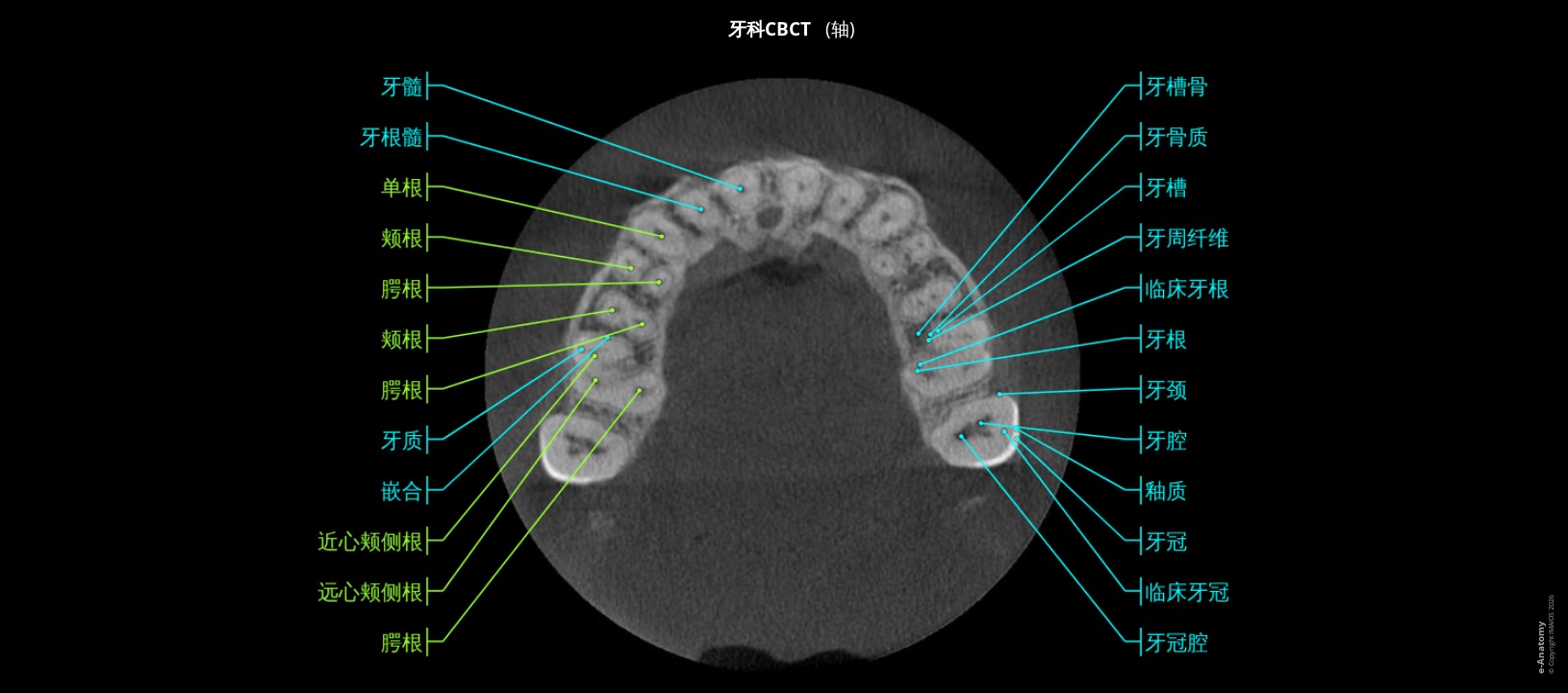

人类颌骨锥形束CT（CBCT）标注图像：经牙槽窝的轴位切面
人类颌骨轴位锥形束CT标注断面，显示牙槽窝、牙根与牙冠。
人类牙齿锥形束CT（CBCT）解剖图谱：上颌窦冠状切面
人类上颌骨冠状位锥形束CT断面标注图，显示上颌窦、窦底、上颌磨牙牙根及牙槽突。
人类下颌骨锥形束CT：经下颌管的矢状切面
人类下颌骨矢状位锥形束CT断面标注图，显示下颌管、颏孔、牙根及牙槽骨。
人类颌骨锥形束CT（CBCT）标注图像：经牙槽窝的轴位切面
人类颌骨轴位锥形束CT标注断面，显示牙槽窝、牙根与牙冠。
  • Terminologia anatomica: international anatomical terminology By the Federative Committee on Anatomical Terminology (FCAT).  Stuttgart:  Georg Thieme Verlag.  ISBN-10: 3-13-114361-4. ISBN-13: 978-3-13-114361-7
  • Pocket Atlas of Human Anatomy: 5th edition - W. Dauber, Founded by Heinz Feneis
  • Dental Radiology - Fuhrmann, A. - ISBN: 3132004219, 7831320042 - Thieme
  • Anatomy for dental medicine - Baker, Eric W., Michael Schünke, Erik Schulte, and Udo Schumacher. Thieme. 2015.
